Система мониторинга аккумуляторных батарей СМБ Пульс
Артикул / модель
Пульс
Кол-во АКБДо 640
ЛинийДо 40
КонтроллеровДо 20
Напр. линииДо 720 В
Напр. АКБ2/6/12 В
КомплектацияПод заказ
Стоимость оборудования
₽
Итоговая цена зависит от батарейной конфигурации, времени автономии, интерфейсов мониторинга, байпаса, монтажа и пусконаладки.
Характеристики
| Модель | СМБ Пульс |
|---|---|
| Назначение и состав | |
| Назначение | Непрерывный контроль и менеджмент свинцово-кислотных АКБ |
| Производитель | Инматикс |
| Напряжения АКБ | 2, 6 и 12 В |

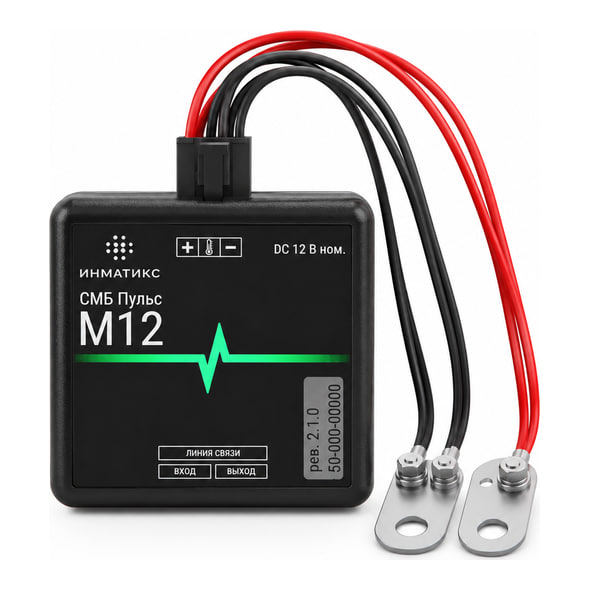

| Датчики | Пульс М02, М06, М12 — на каждой АКБ |
| Контроллеры | Пульс Л480 |
| Управление | ПСУ Спутник В33 или С31 |
| Комплектация | Под заказ: датчики АКБ, контроллеры, ПСУ, датчики тока, кабели, патч-корды и ЗИП |
| Масштаб системы | |
| Количество АКБ | До 640 |
| Количество линий | До 40 |
| Количество контроллеров Л480 | До 20 в системе; до 6 на одну логическую линию |
| Предельный номинал линии | 720 В |
| Один контроллер Л480 | До 80 датчиков, 2 порта по 40 |
| Конфигурации | Одна или несколько линий, средняя точка, распределенные стеллажи |
| Контроль и аналитика | |
| По каждой АКБ | Напряжение, температура на минусовой клемме, сопротивление и его прирост, SOC и SOH |
| По линии | Ток заряда и разряда, общее напряжение, уровень заряда |
| SOH | Оценка состояния по реальным разрядам с учетом тока, температуры и паспортных характеристик АКБ |
| История | Параметры и инциденты на ПСУ Спутник |
| Ресурс | Счетчик циклов с настраиваемой глубиной разряда; температурная наработка |
| КТЦ | Контроль порогового напряжения и рекомендации по остановке разряда |
| Протокол разряда | Емкость, энергия, напряжение, ток, температура, графики и данные по каждой АКБ |
| Пороги | Абсолютные и относительные; неоднородность АКБ и линий |
| Балансировка и надежность | |
| Балансировка | Пассивная: М02 до 500 мА; М06 до 200 мА; М12 до 100 мА |
| Термозащита | При перегреве датчика балансировка приостанавливается |
| Спящий режим датчика | Через 60 с без опроса, не более 0,25 мВт |
| Шина | Отказ одного датчика не мешает остальным |
| Интеграция и эксплуатация | |
| Протоколы | SNMP v2c/v3, Modbus RTU/TCP, HTTP/HTTPS; IPv4/IPv6 |
| Оповещения | SNMP-trap, Modbus, Syslog, e-mail, web-интерфейс и индикация датчиков |
| Безопасность | HTTPS/TLS, SNMPv3, роли, RADIUS/LDAP, межсетевой экран, журнал действий |
| Поиск датчиков | Автоматический, с привязкой к позициям АКБ |
| Горячее подключение | Новый датчик обнаруживается не позже чем через 15 с |
| Обновление ПО | Удаленно через web-интерфейс |
| Подбор | По опросному листу с учетом линий, стеллажей, трасс и монтажного запаса |
Компоненты системы
Комплектация и документы
Всё необходимое для проекта
В карточке можно разместить паспорт, руководство, сертификаты, габаритный чертёж, BIM-модель и программное обеспечение.
Подбор конфигурации
Отправить исходные данные
Нужна точная автономность?
Пришлите мощность нагрузки, требуемое время работы и условия размещения. Инженер подберёт ИБП, батареи, шкаф и сервисный байпас.
