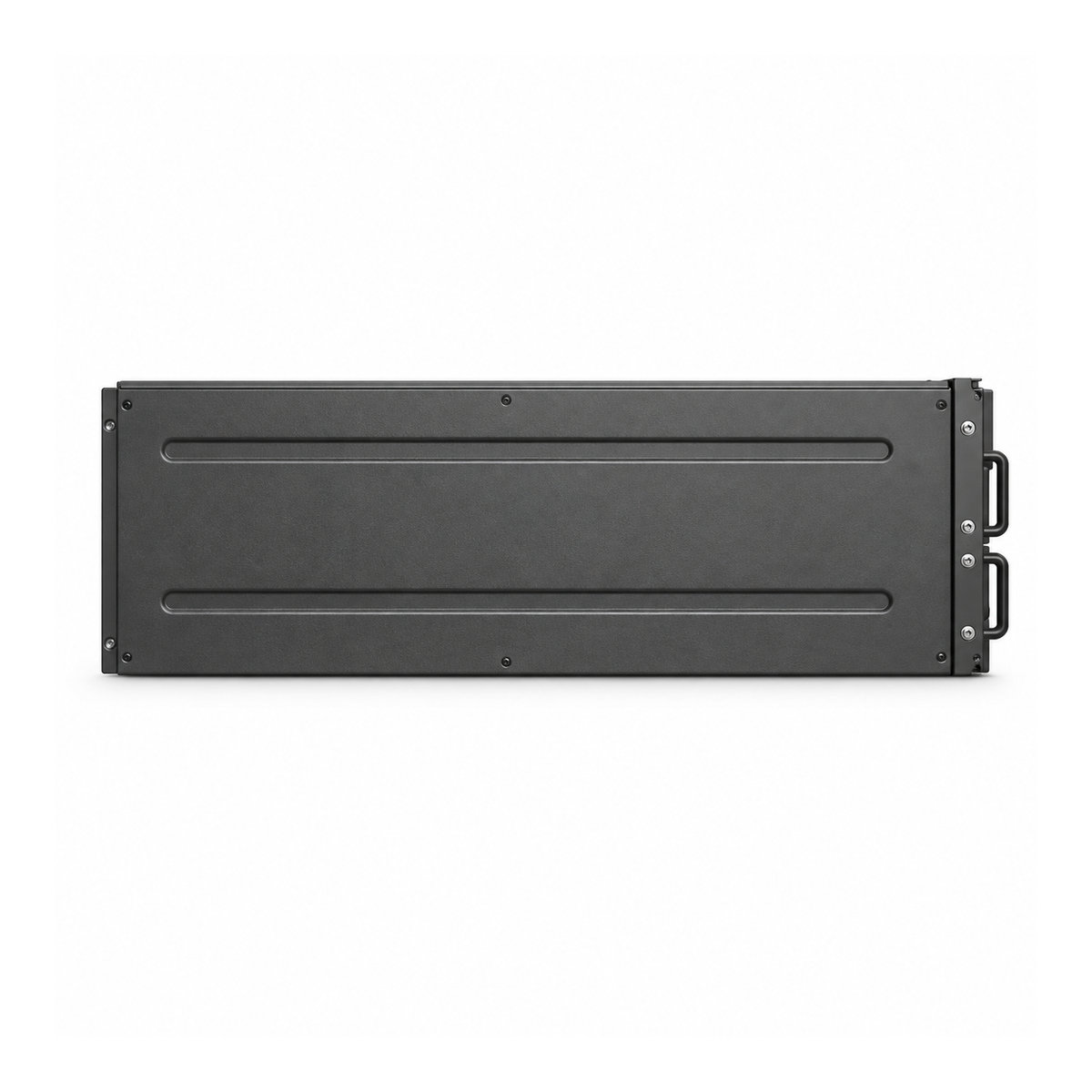

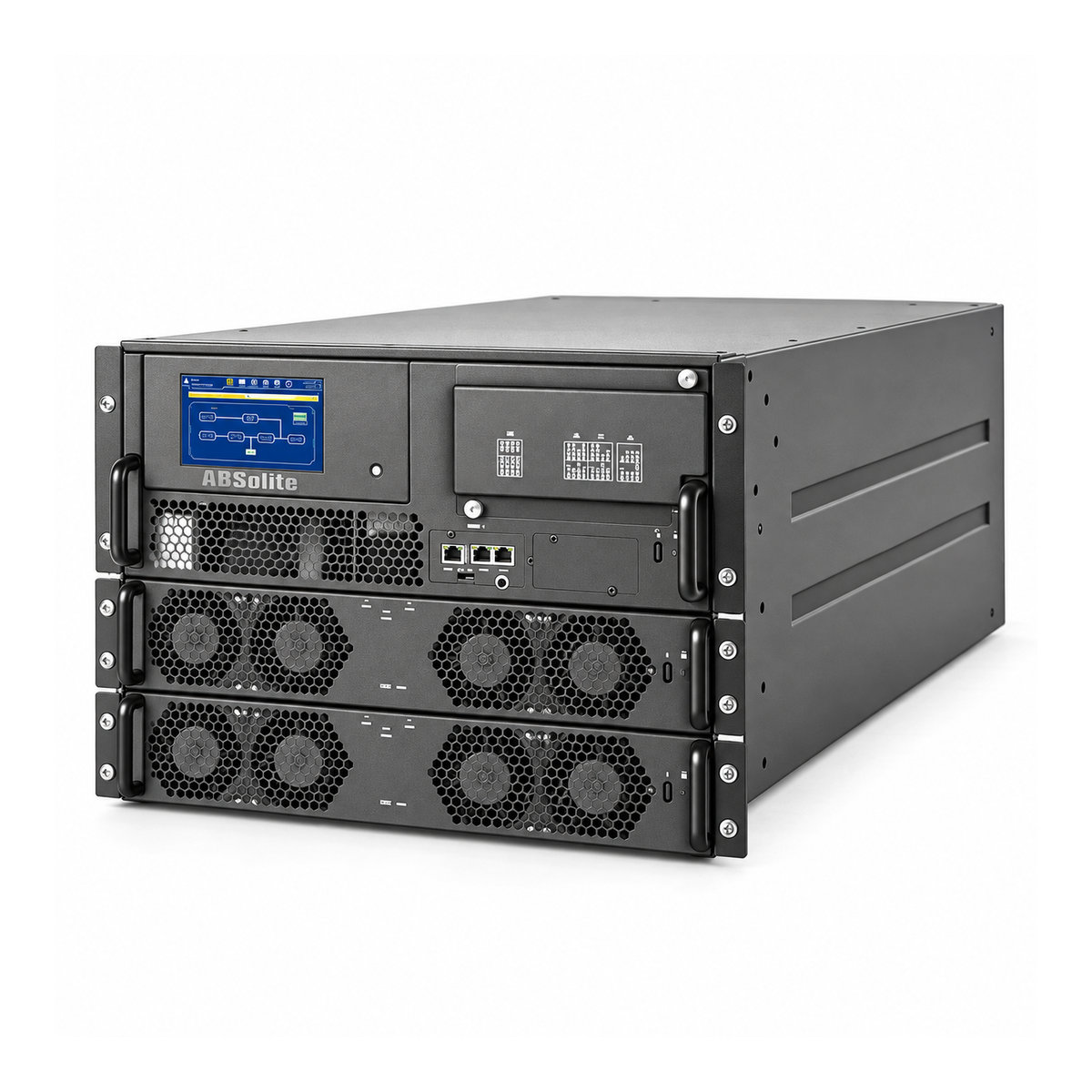

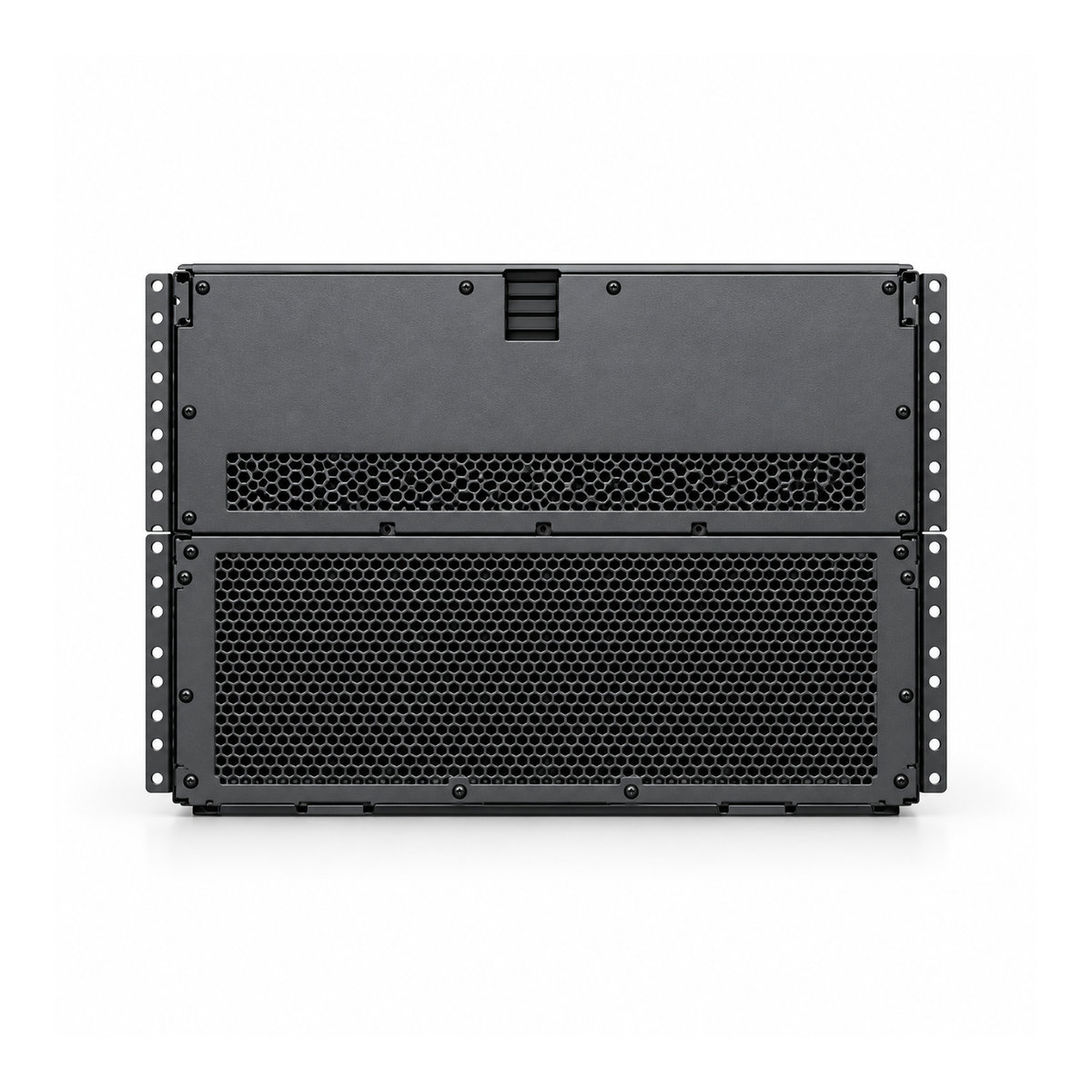

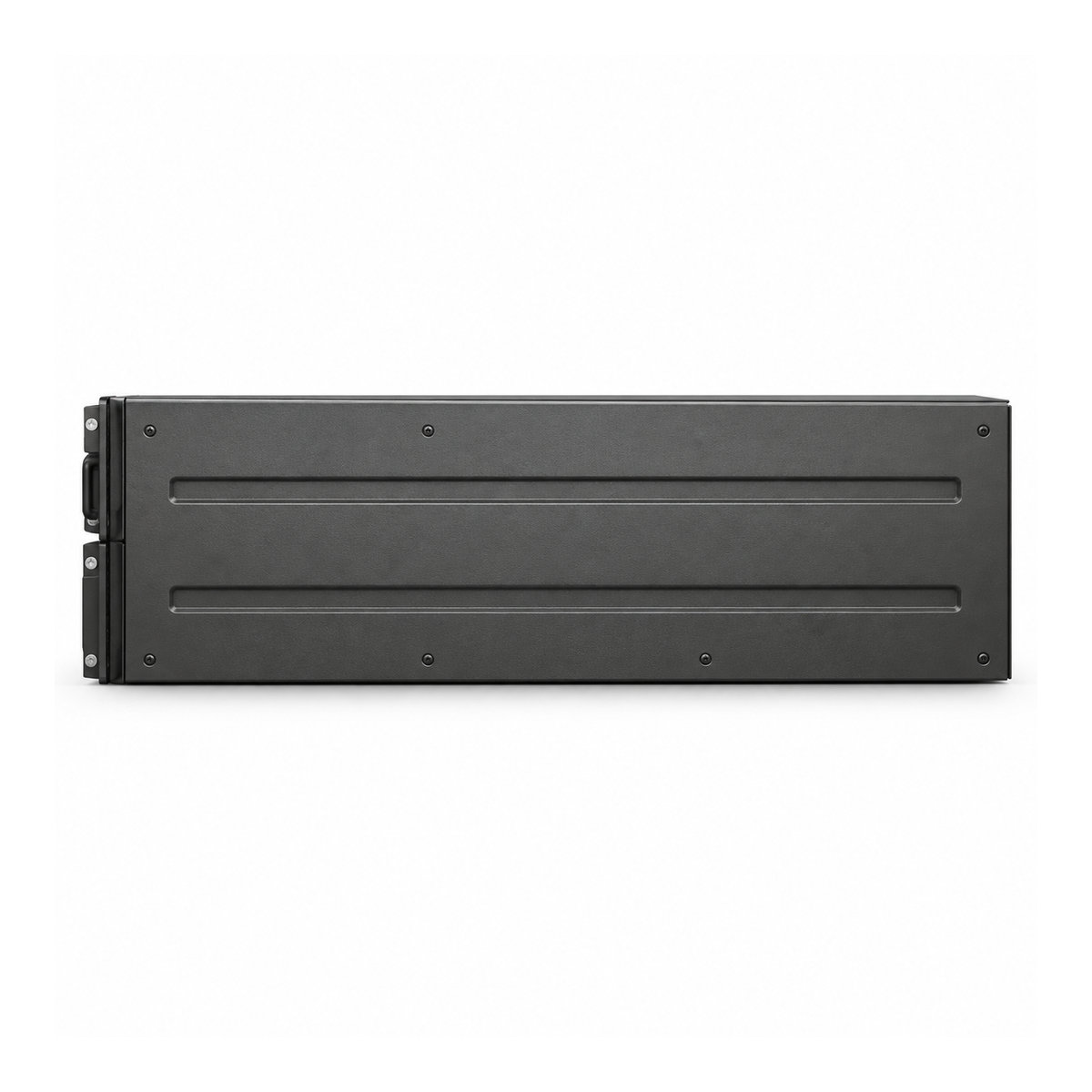

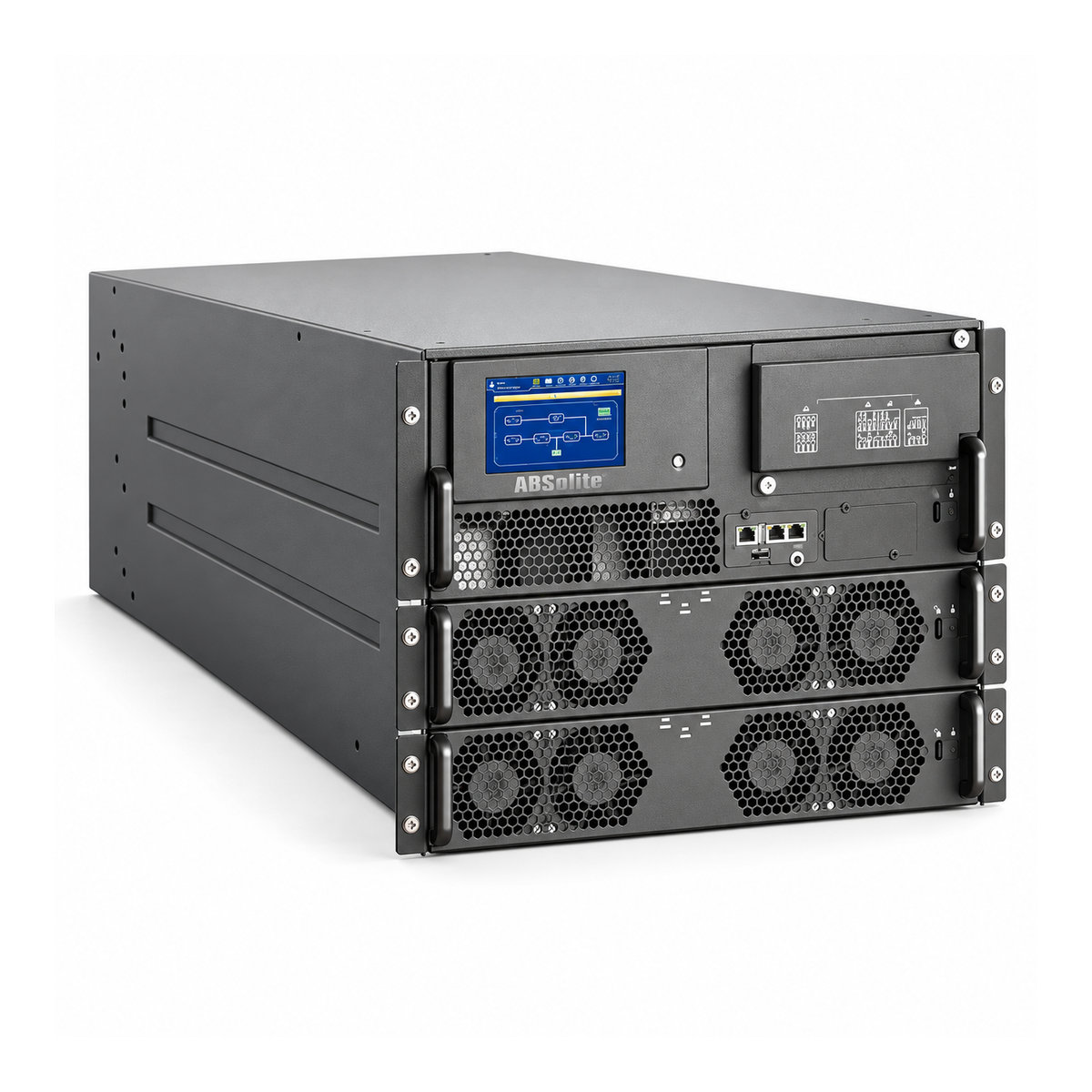

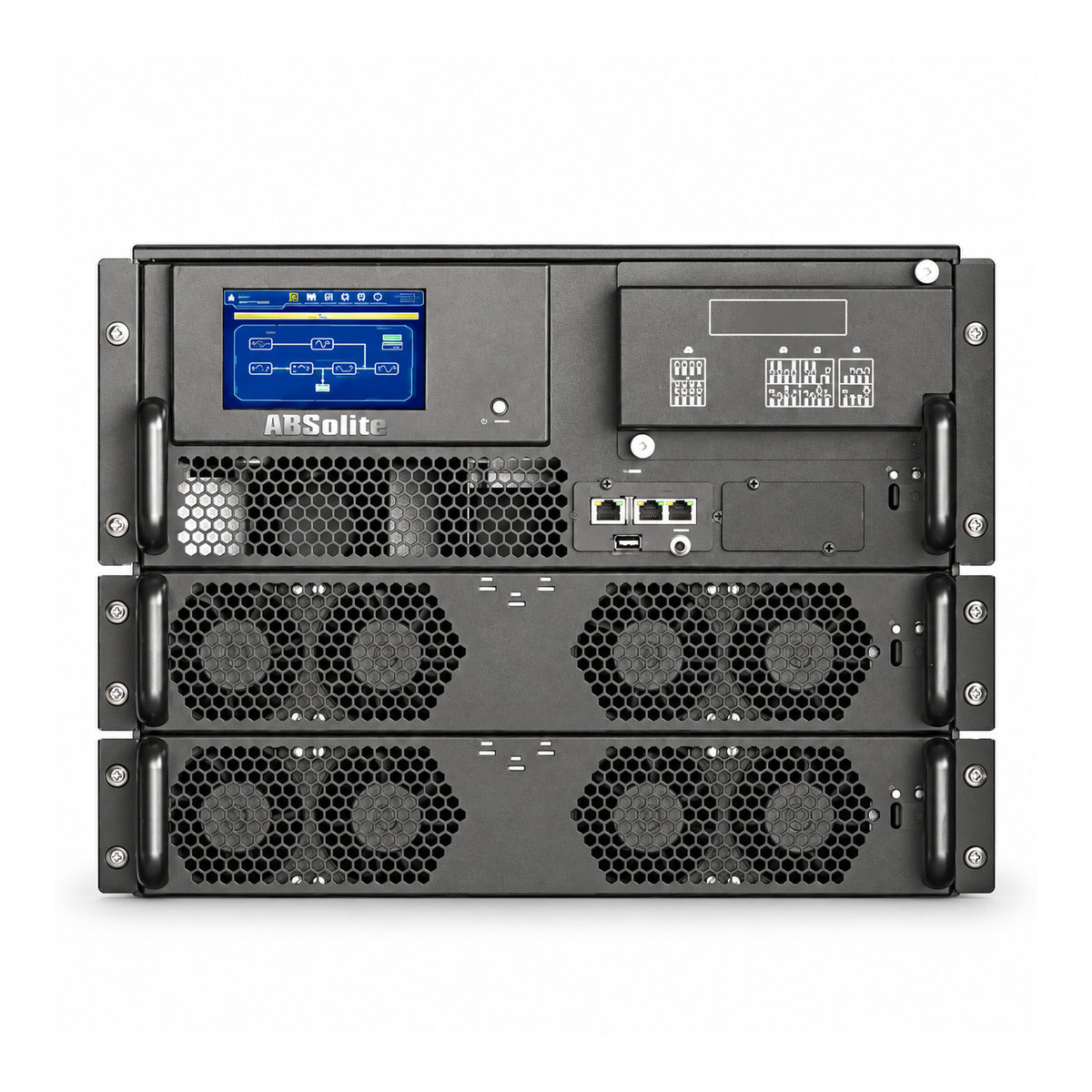

ИБП Absolite Moda-R 40 — модули 10/20 кВА
Артикул / модель
Moda-R 40 (модули 10/20 кВА)
Полная мощностьдо 40000 ВА
Активная мощностьдо 40000 Вт
Форм факторRack
Топология ИБПOn-line
Фазы вход/выход3 в 3
Гарантия24 месяца
Стоимость оборудования
Цена по запросу
Итоговая цена зависит от батарейной конфигурации, времени автономии, интерфейсов мониторинга, байпаса, монтажа и пусконаладки.
Характеристики
| Модель ИБП | ABSolite Moda-R 40 (модули 10/20 кВА) |
|---|---|
| Основные характеристики | |
| Номинальная мощность | до 40 кВА |
| Форм фактор | Rack |
| Топология ИБП | On-line |
| Фазы вход/выход | 3 в 3 |
| Мощность силового модуля | 10, 20 кВА |
| Максимальное количество модулей в ИБП | 1+1 |
| Вход | |
| Метод подключения | 3Ф+N+PE |
| Номинальное напряжение | 380/400/415 В AC (линейное) |
| Номинальная частота | 50/60 Гц |
| Допустимый диапазон напряжений | 305-477 В AC (линейное) при полной нагрузке; 228–477 В AC (линейное) при снижении нагрузки до 80% |
| Допустимый диапазон частоты | 40-70 Гц |
| Коэффициент мощности | >0.99 |
| Коэффициент несинусоидальности тока (THDi) | <3% (линейная нагрузка); <5% (нелинейная нагрузка) |
| Байпас | |
| Номинальное напряжение | 380/400/415 В AC (линейное) |
| Номинальная частота | 50/60 Гц |
| Допустимый диапазон напряжений | по умолчанию: -20% - +15%;настраивается: +10%, +15%, +20%, +25%; -10%, -15%, -20%, -30%, -40% |
| Допустимый диапазон частоты | настраивается ±1 Гц, ±3 Гц, ±5 Гц |
| Перегрузочная способность | 110% длительно; >150% - 200 мс |
| Батарея | |
| Напряжение шины постоянного тока | ±192 В DC (360–528 В DC) |
| Количество 12 В блоков АКБ | по умолчанию 32 шт., выбирается 30 - 44 шт. |
| Выход | |
| Номинальное напряжение | 380/400/415 В AC (линейное) |
| Номинальная частота | 50/60 Гц |
| Коэффициент мощности | 1 |
| Стабилизация напряжения | ±1.0% симметричная нагрузка; ±5.0% несимметричная нагрузка |
| Стабилизация частоты | 50/60 Гц ±0.01% |
| Коэффициент несинусоидальности напряжения (THDu) | <2% (полная линейная нагрузка), <4% (нелинейная нагрузка) |
| Угол сдвига фаз | 120°±1° |
| Крест-фактор | 3:1 |
| Перегрузочная способность | <105% - длительно; <110% - 60мин; 110 - 125% - 10мин;>125 - 150% - 1мин; >150% - 200 мс |
| Общие данные | |
| КПД | 96% в режиме двойного преобразования, 99% в режиме ECO |
| Экран | 5" ЖК-экран + СД-индикация |
| Исполнение по IP | IP20 |
| Коммуникационные порты | RS232/RS485/Modbus/SNMP (опционально)/сухие контакты (опционально) |
| Рабочая температура и влажность | 0 – 40 С; 0-95% без конденсата |
| Уровень шума | <60 дБ 1 м |
| Высота | <1000 м без дерейтинга, >1000 м - дерейтинг 1% на каждые 100 м |
| Габаритные размеры | |
| Шкаф ИБП (ШхГхВ) | 483х800х353(8U) |
| Силовой модуль 10-25 кВА (ШхГхВ) | 440х690х86(2U) |
| Вес | |
| Шкаф ИБП (без силовых модулей) | 37 |
| Силовой модуль | 10 кВА - 23,5 кг, 20 кВА – 24 кг, 25 кВА - 24,5 кг |
| Гарантия | |
| Гарантия | 24 месяца |
Комплектация и документы
Всё необходимое для проекта
В карточке можно разместить паспорт, руководство, сертификаты, габаритный чертёж, BIM-модель и программное обеспечение.
Подбор конфигурации
Отправить исходные данные
Нужна точная автономность?
Пришлите мощность нагрузки, требуемое время работы и условия размещения. Инженер подберёт ИБП, батареи, шкаф и сервисный байпас.
