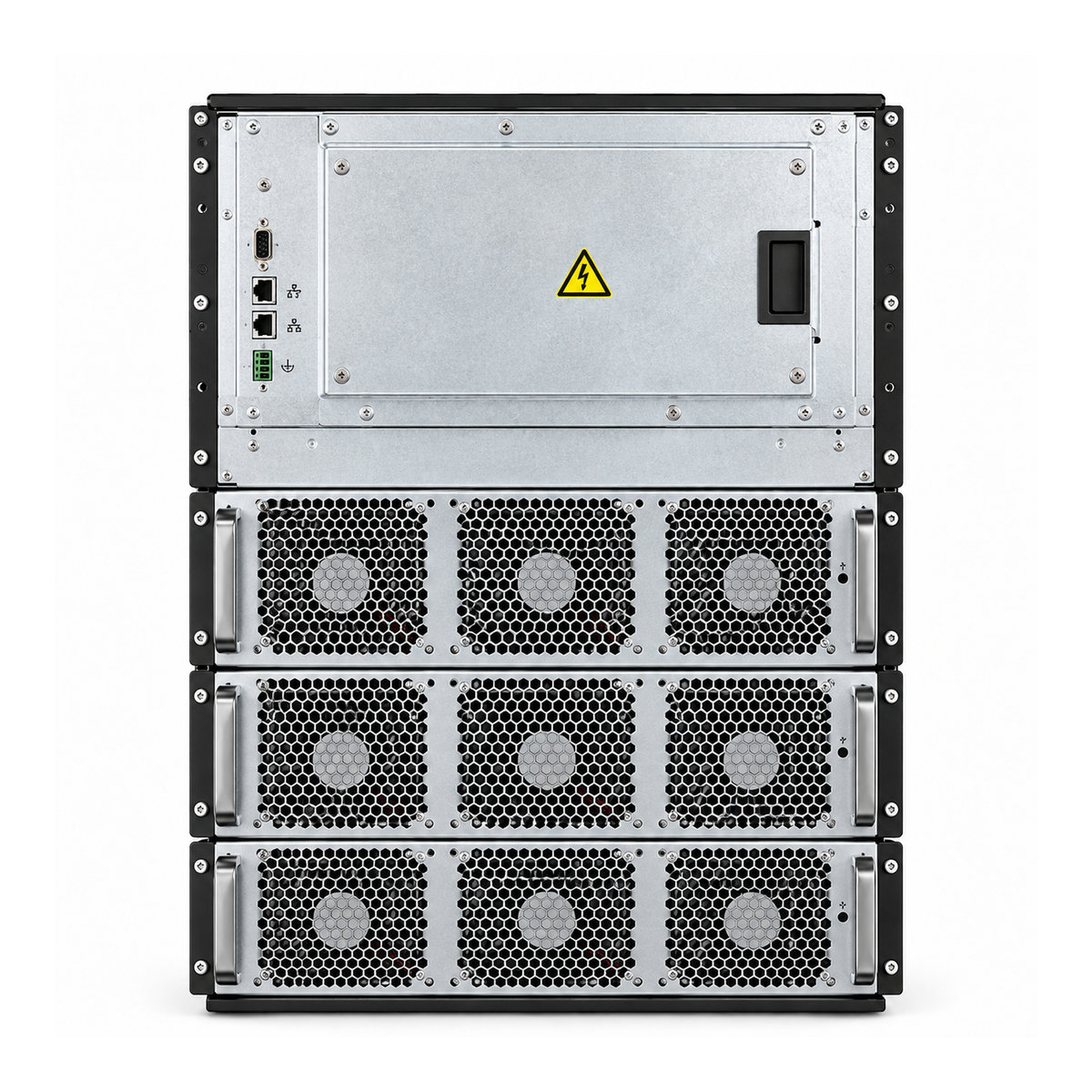

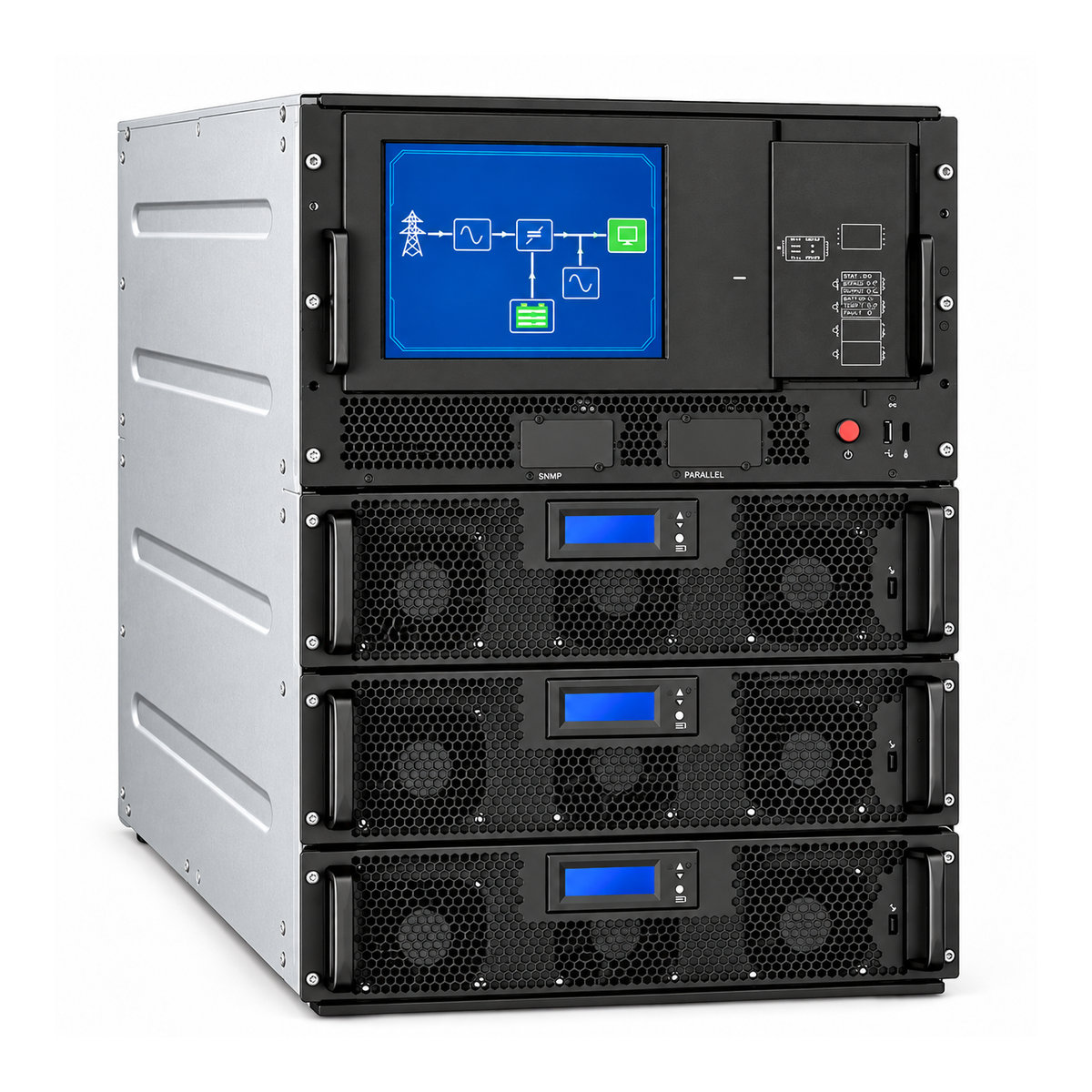

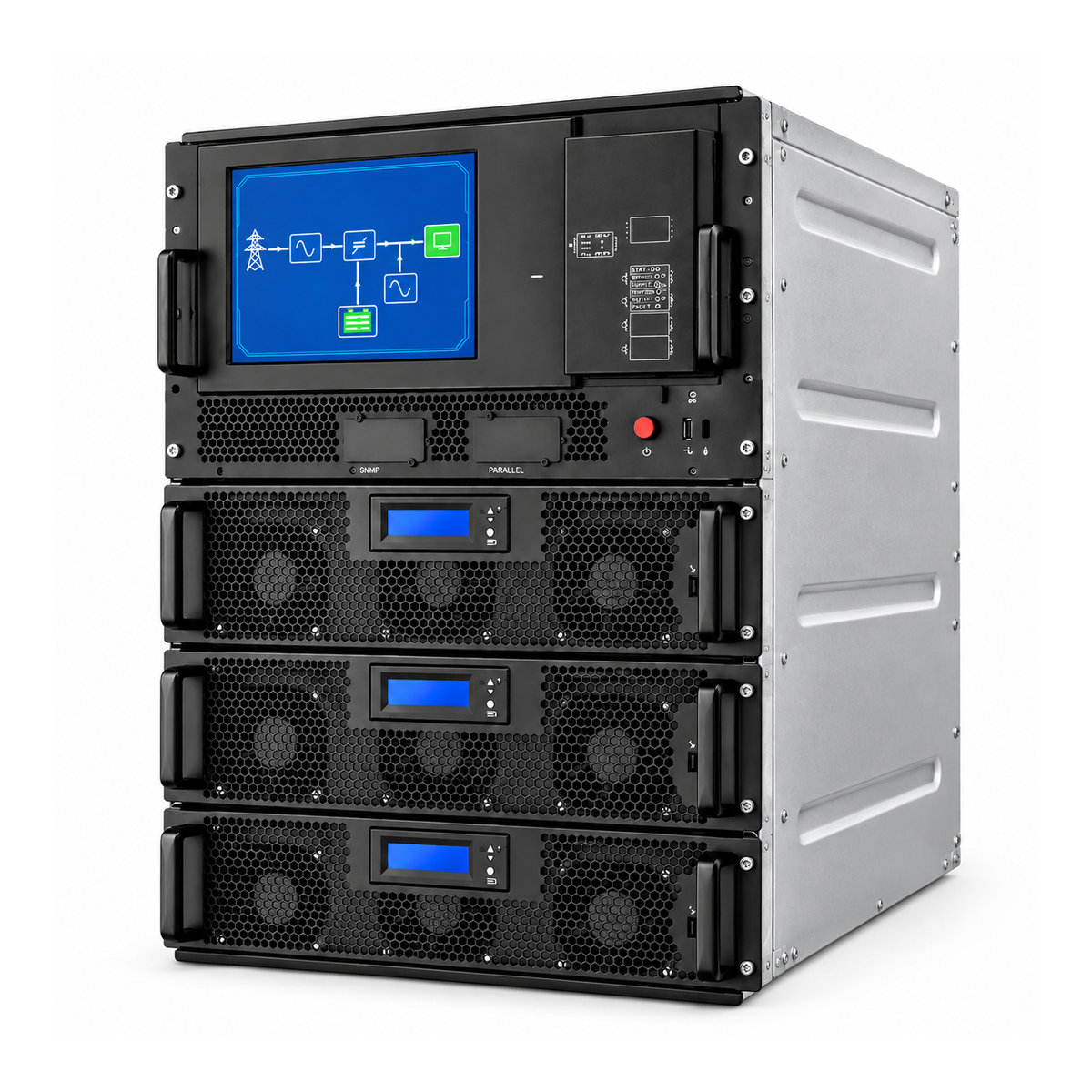

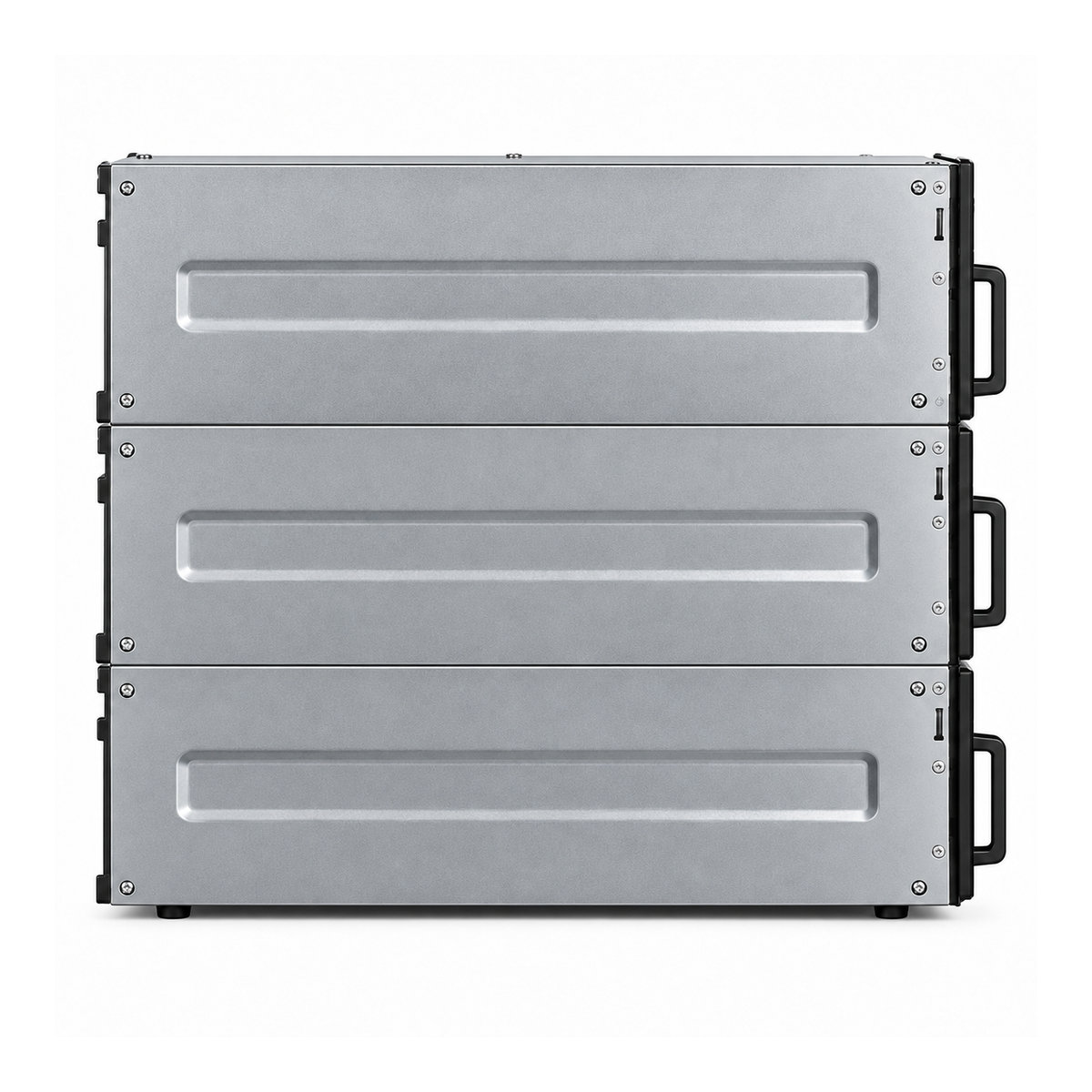

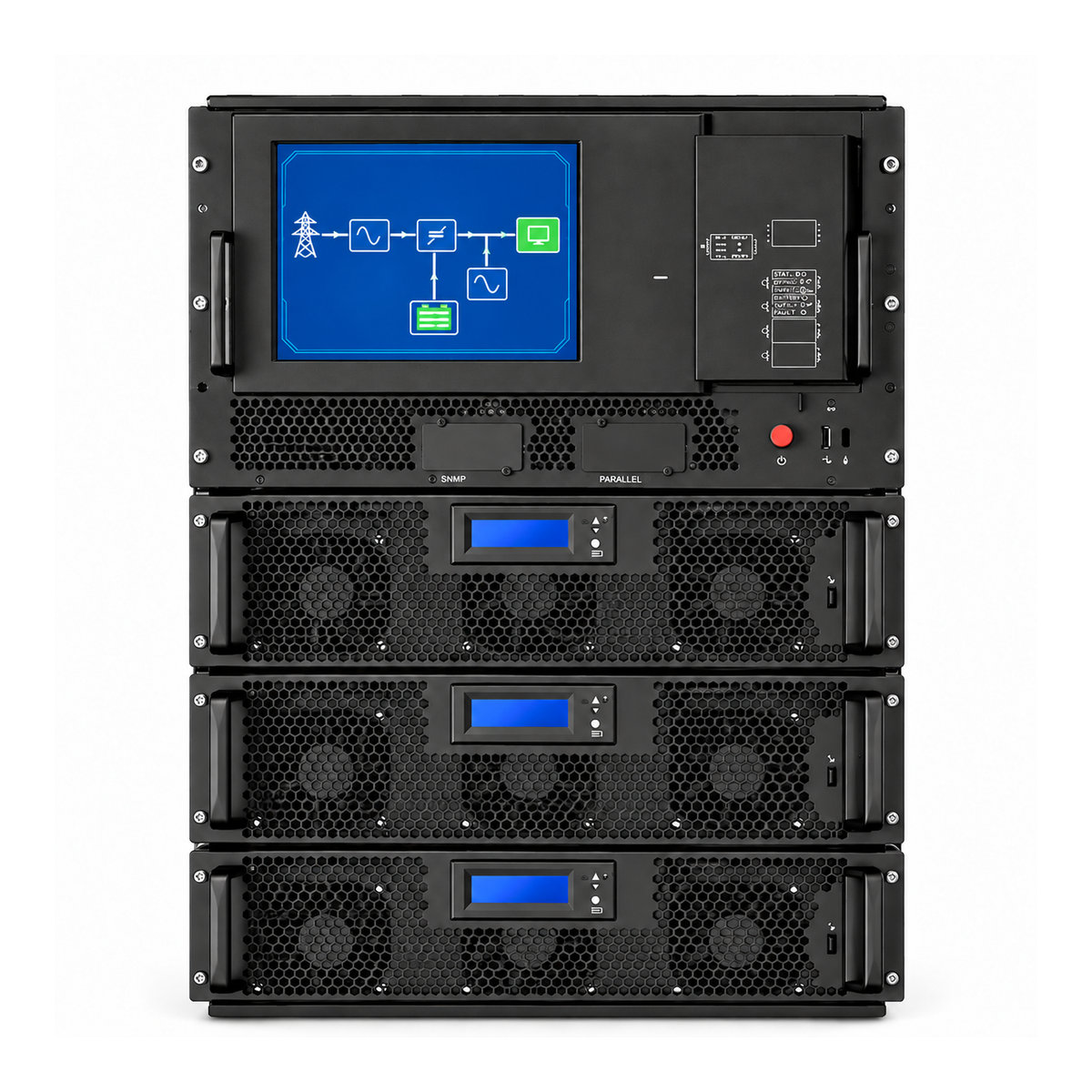

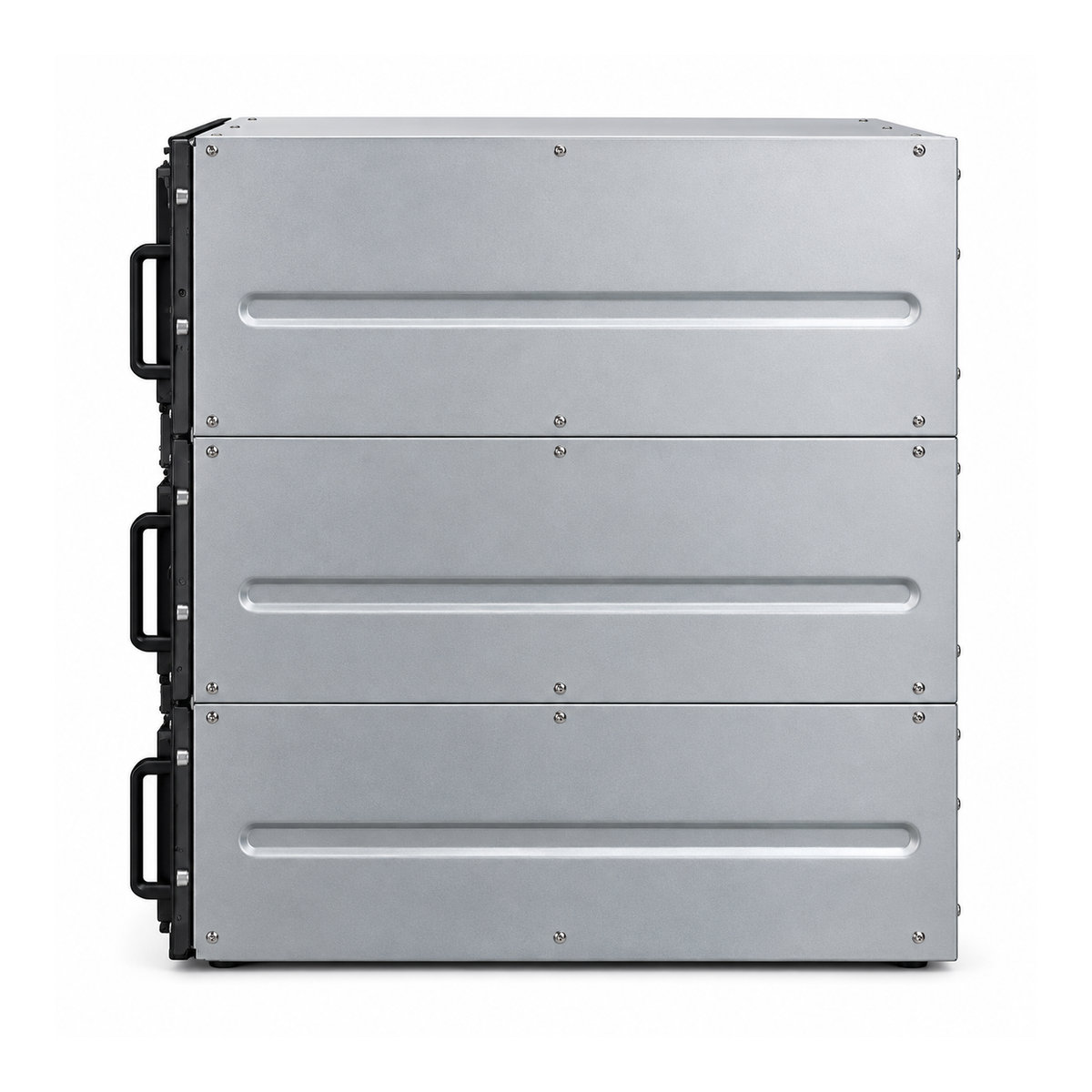

ИБП Absolite Moda-R 180 — модули 60 кВА
Артикул / модель
Moda-R 180 (модули 60 кВА)
Полная мощностьдо 180000 ВА
Активная мощностьдо 180000 Вт
Форм факторRack
Топология ИБПOn-line
Фазы вход/выход3 в 3
Гарантия24 месяца
Стоимость оборудования
Цена по запросу
Итоговая цена зависит от батарейной конфигурации, времени автономии, интерфейсов мониторинга, байпаса, монтажа и пусконаладки.
Характеристики
| Модель ИБП | ABSolite Moda-R 180 (модули 60 кВА) |
|---|---|
| Основные характеристики | |
| Номинальная мощность | до 180 кВА |
| Форм фактор | Rack |
| Топология ИБП | On-line |
| Фазы вход/выход | 3 в 3 |
| Мощность силового модуля | 60 кВА |
| Максимальное количество модулей в ИБП | 3 |
| Вход | |
| Метод подключения | 3 Ф+N+PE |
| Номинальное напряжение | 380/400/415 В АС (линейное) |
| Номинальная частота | 50/60 Гц |
| Допустимый диапазон напряжений | 304~478 В АС (линейное) при полной нагрузке |
| Допустимый диапазон частоты | 40-70 Гц |
| Коэффициент мощности | >0.99 |
| Коэффициент несинусоидальности тока (THDi) | <3% (линейная нагрузка); <5% (нелинейная нагрузка) |
| Байпас | |
| Номинальное напряжение | 380/400/415 В АС (линейное) |
| Допустимый диапазон напряжений | Настраивается: +10%, +15%, +20%, +25%; -10%, -15%, -20%, -30%, -40%; по умолчанию +15% .-20% |
| Допустимый диапазон частоты | Настраивается: ±0,5 Гц … ±5 Гц; по умолчанию ±3 Гц |
| Батарея | |
| Напряжение | ±192 В DC (±180....±264 В DC) |
| Количество 12 В блоков АКБ | 32 шт. (30-44 шт., настраивается) |
| Конфигурация с общей батареей | Поддерживается |
| Выход | |
| Номинальное напряжение | 380/400/415 В DC (линейное) |
| Номинальная частота | 50/60 Гц |
| Коэффициент мощности | 1 |
| Стабилизация напряжения | ≤±1,0% симметричная нагрузка; ≤±5,0% несимметричная нагрузка |
| Стабилизация частоты | 50/60 Гц ±0.01% |
| Коэффициент несинусоидальности напряжения (THDu) | ≤2% (линейная нагрузка), ≤4% (нелинейная нагрузка) |
| Угол сдвига фаз | 120°±1° |
| Крест-фактор | 3:1 |
| Перегрузочная способность | ≤105% - длительно; ≤110% - 60 мин; 110%....125% - 10мин; 125% … 150% - 1 мин; >150% - немедленный переход на байпас |
| Общие данные | |
| КПД | 96% в режиме двойного преобразования |
| Экран | 10-дюймовый цветной сенсорный экран + СИД индикация |
| Исполнение по IP | IP20 |
| Повод кабелей | Сзади |
| Коммуникационные порты | RS232/RS485/SNMP плата (опция)/сухие контакты (опция) |
| Соответствие стандартам | IEC62040-1-1, IEC62040-2, IEC62040-3 |
| Рабочая температура и влажность | 0…40 °C; 0 - 95% без образования конденсата |
| Уровень шума | <60 дБА на 1 м |
| Высота над уровнем моря | <1000 м без дерейтинга; >1000 м – дерейтинг 1% на каждые 100 м |
| Габаритные размеры | |
| Шкаф ИБП (ШхГхВ) | 483×850×711 мм (16U) |
| Силовой модуль (Ш×Г×В) | 440×720×130 мм (3U) |
| Вес | |
| Шкаф ИБП (без силовых модулей) | 66 кг |
| Силовой модуль | 40 кВА – 44 кг, 50 кВА – 45 кг, 60кВА – 46 кг |
| Гарантия | |
| Гарантия | 24 месяца |
