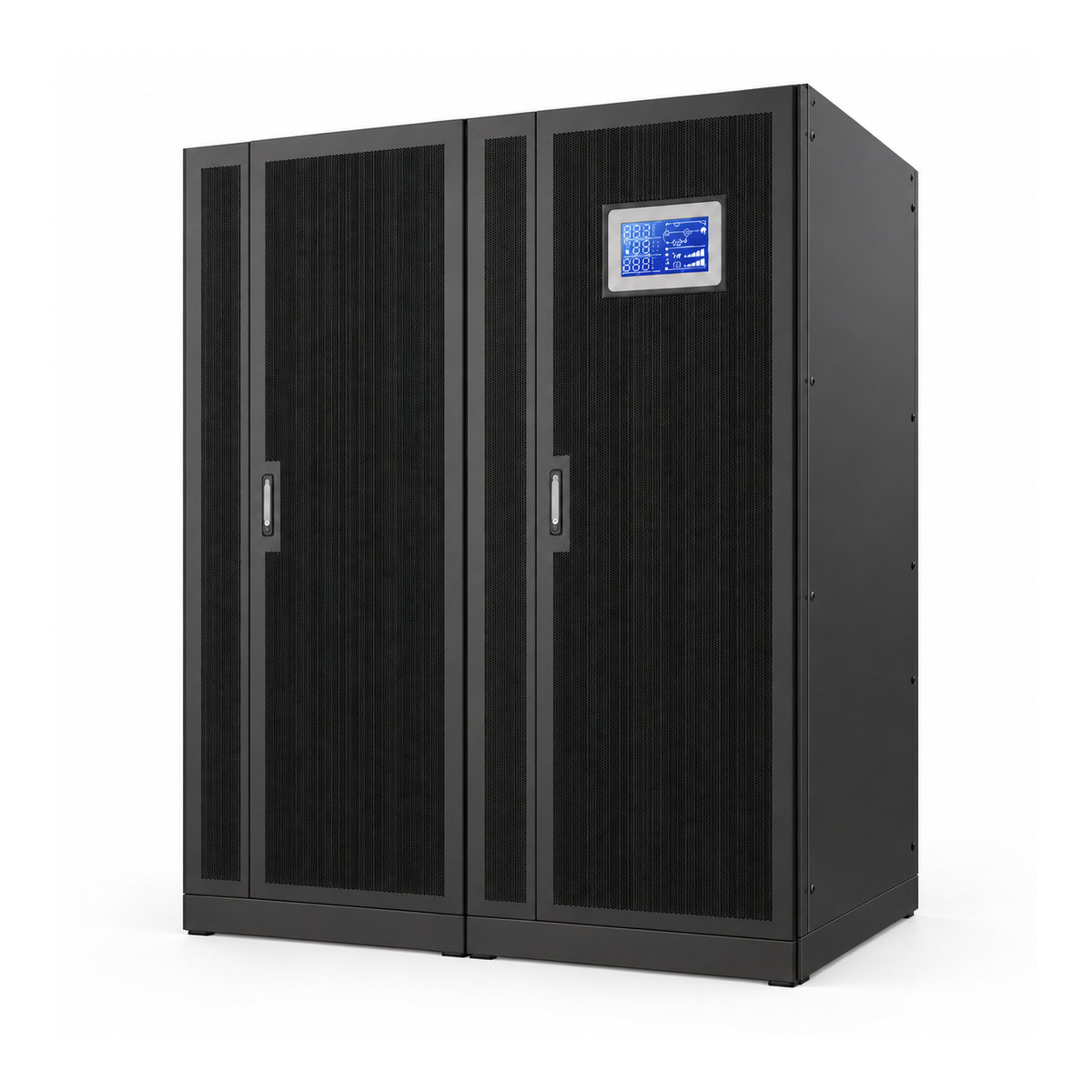

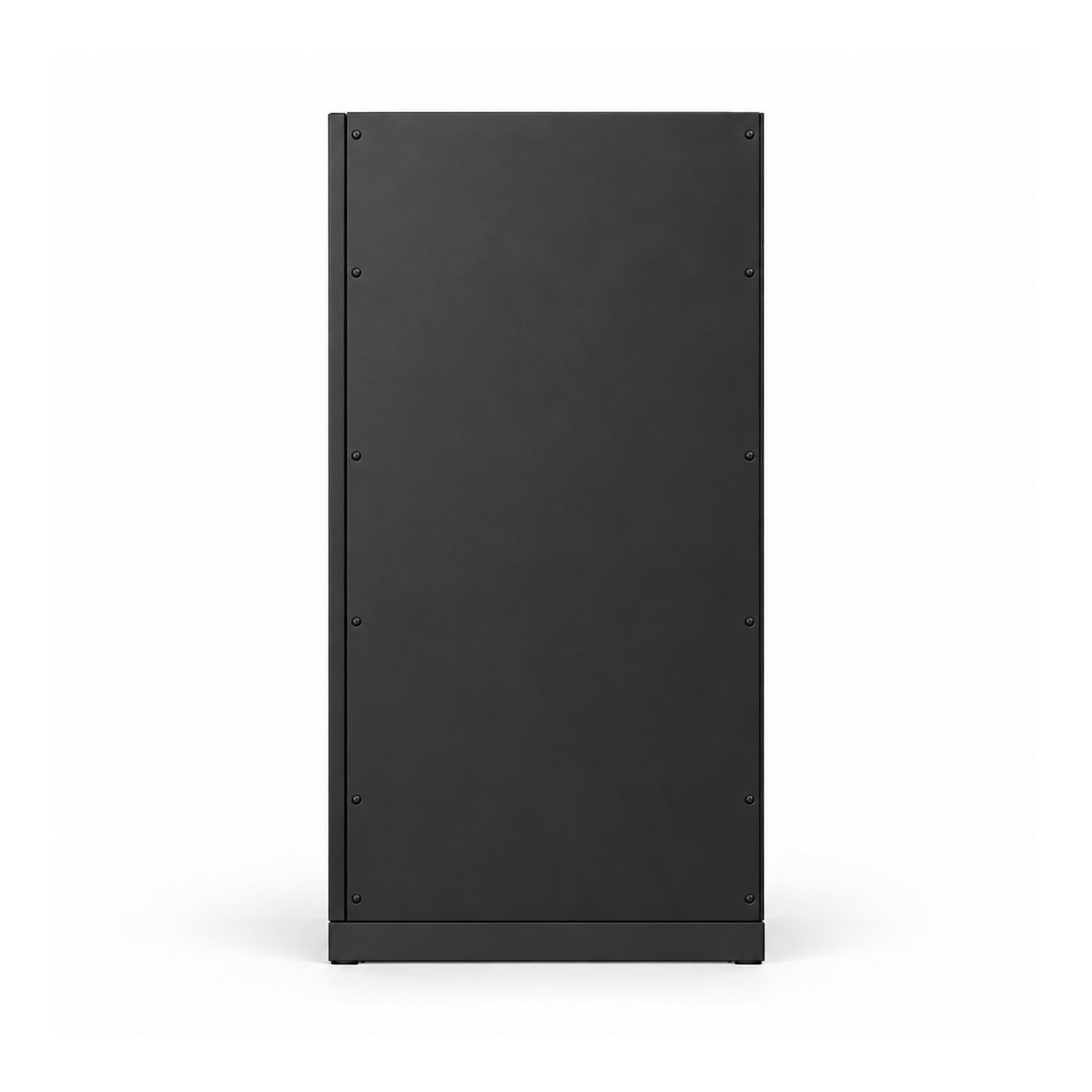

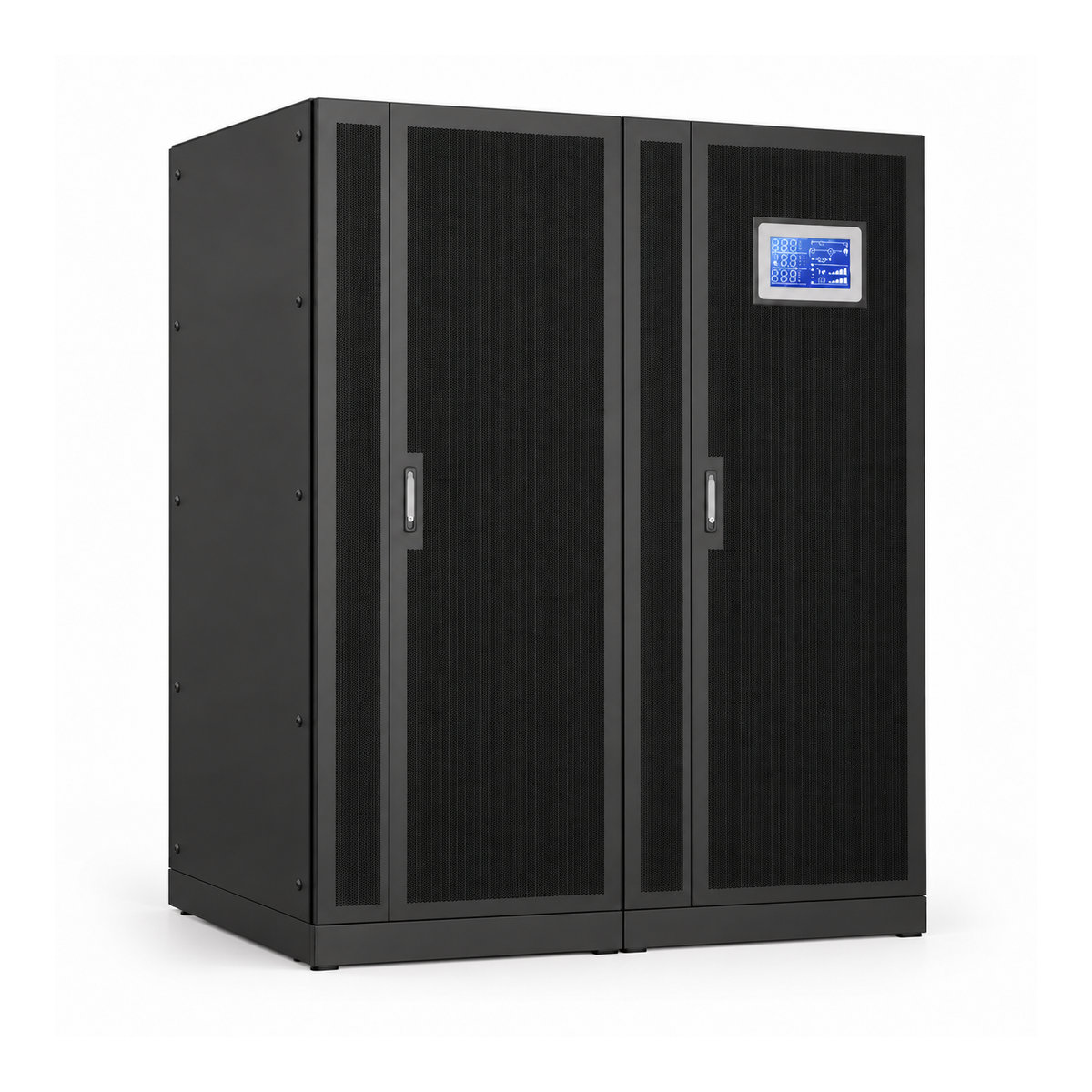

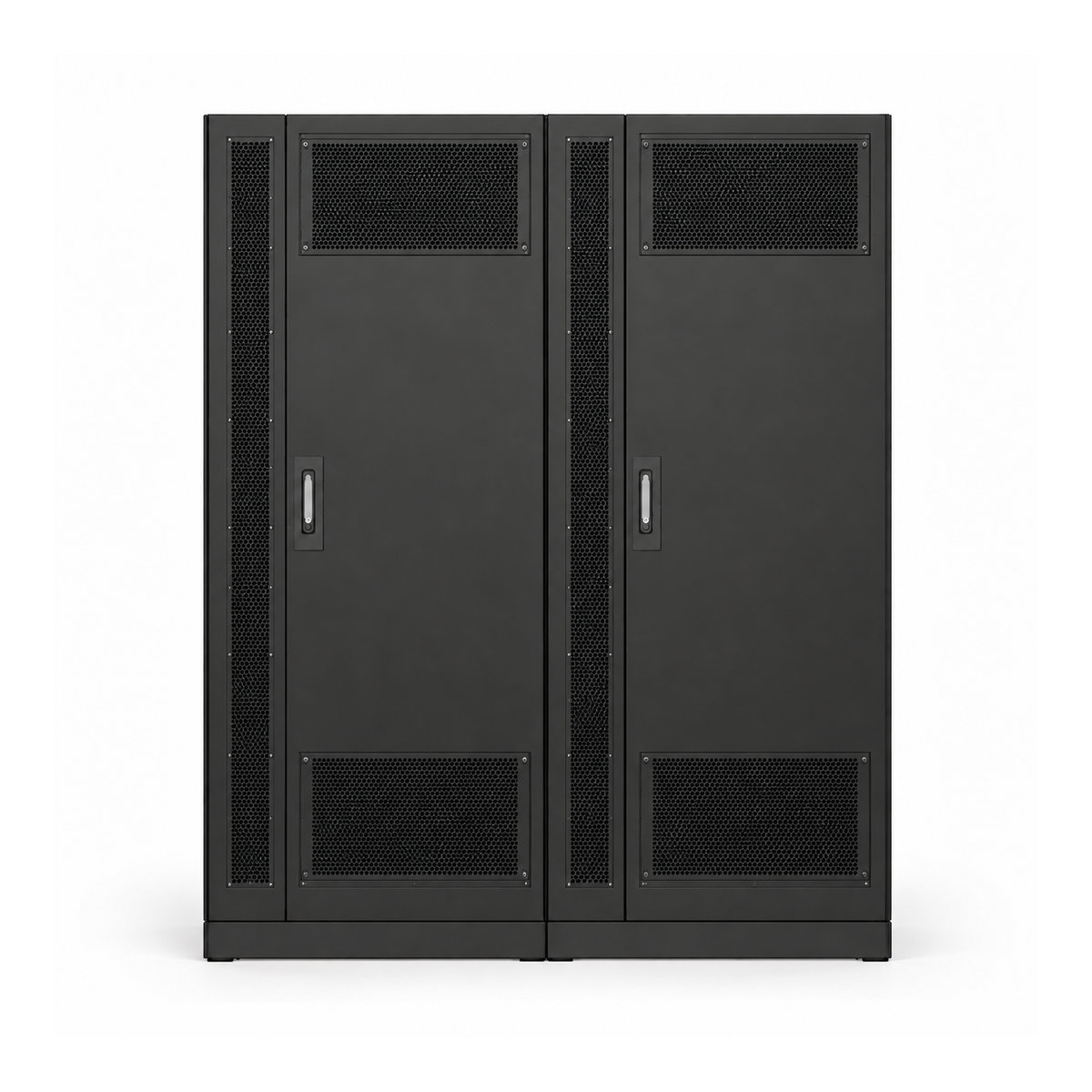

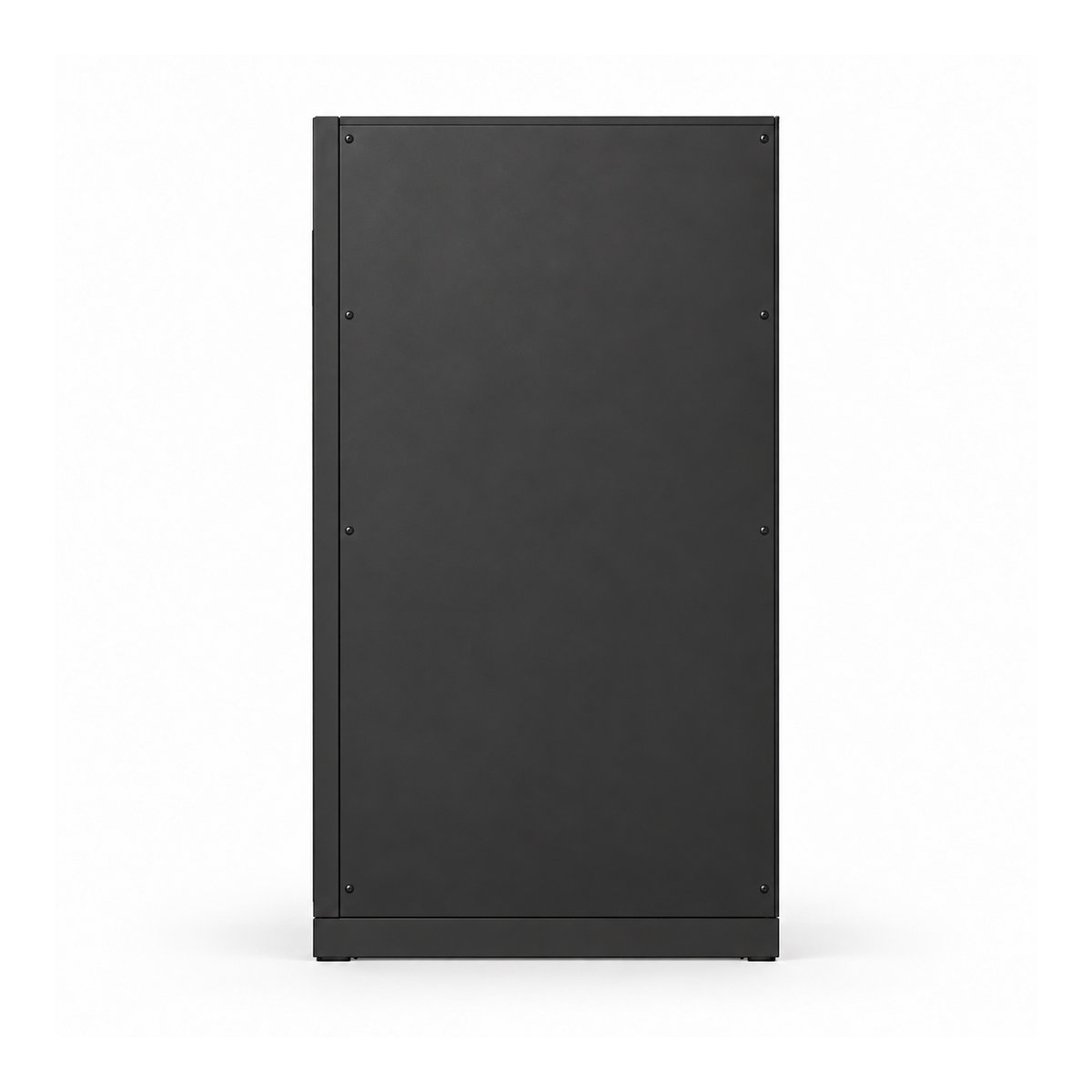

ИБП Absolite Moda 1200 — модули 100 кВА
Артикул / модель
Moda 1200 (модули 100 кВА)
Полная мощностьдо 1200000 ВА
Активная мощностьдо 1200000 Вт
Форм факторTower
Топология ИБПOn-line
Фазы вход/выход3 в 3
Гарантия24 месяца
Стоимость оборудования
Цена по запросу
Итоговая цена зависит от батарейной конфигурации, времени автономии, интерфейсов мониторинга, байпаса, монтажа и пусконаладки.
Характеристики
| Модель ИБП | ABSolite Moda 1200 (модули 100 кВА) |
|---|---|
| Основные характеристики | |
| Номинальная мощность | до 1200 кВА |
| Форм фактор | Tower |
| Топология ИБП | On-line |
| Фазы вход/выход | 3 в 3 |
| Макс. количество модулей | 12 |
| Мощность одного модуля (кВА/кВт) | 100 |
| Вход | |
| Конфигурация | 3Ф + N + PE |
| Диапазон напряжения | 138~485 В переменного тока; 305~485 В без дерейтинга, 138~305 В с дерейтингом |
| Диапазон частот | 40 Гц-70 Гц |
| Коэффициент мощности | ≥0.99 |
| Искажения THDi | ≤3% (100% нелинейная нагрузка) |
| Диапазон напряжения байпаса | Макс. напряжение: 25% (опционально +10%, +15%, +20%) Мин. напряжение: -45% (опционально -10%,-20%,-30%) Диапазон защиты по частоте: ±10% |
| Выход | |
| Фазы | 3Ф + N + PE |
| Номинальное напряжение | 380/400/415 В переменного тока |
| Коэффициент мощности | 1 |
| Регулирование напряжения | ±1% |
| Частота | (50/60±0.1) Гц |
| Пик-фактор | 3:1 |
| Искажения THDu | <2% при линейной нагрузке, <3% при нелинейной нагрузке |
| Перегрузка в режиме онлайн | Нагрузка ≤ 110%: перевод в режим байпаса через 60 мин; 110% < нагрузка ≤ 125%: перевод в режим байпаса через 10 мин; 125% < нагрузка ≤ 150%: перевод в режим байпаса через 1 мин |
| Батарея | |
| Кол-во батарей | 30/32/34/36/38/40/42/44/46/48/50 шт |
| Зарядный ток на 1 модуль | До 20 А |
| Защита | |
| Короткое замыкание | Удержание всей системы |
| Перегрев | Онлайн режим: Переключение на байпас; Работа от АКБ: Немедленное отключение ИБП |
| Низкий уровень заряда батареи | Сигнал тревоги и отключение |
| Самодиагностика | При включении питания и программном управлении |
| EPO | Немедленное отключение ИБП |
| Батарея | Продвинутое управление батареей |
| Подавление помех | Соответствует стандарту EN62040-2 |
| Время переключения | Сеть - АКБ: 0 мс; Сеть - байпас: 0 мс |
| Интерфейс связи | CAN, RS485, FE, LBS, параллельный порт, релейная карта, SNMP-карта (опционально) |
| Окружающая среда | |
| Рабочая температура | 0°C~40 °C |
| Температура хранения | -25°C~55°C |
| Влажность | 0~95% без конденсации |
| Высота | <1500 м |
| Взаимодействие с пользователем | |
| Звуковое и визуальное | Отказ линии, низкий уровень заряда батареи, перегрузка, системная неисправность |
| Индикация состояния | Неисправность ИБП, тревога и нормальное состояние |
| Отображение на ЖК-дисплее | Входное напряжение, входная частота, выходное напряжение, выходная частота, процент нагрузки, напряжение батареи, набор параметров, журнал записей |
| Прочее | |
| Габаритные размеры корпуса (Ш*Г*В) (мм) | 1800*1000*2000 (4 рубильника); 1600*1000*2000 (1 рубильник) |
| Габаритные размеры модуля (Ш*Г*В) (мм) | 440*750*131 |
| Вес шкафа (кг) | 800 (4 рубильника); 720 (1 рубильник) |
| Вес модуля (кг) | 50 |
| Соответствие требованиям безопасности | EN/IEC 62040-3,EN/IEC 62040-1-1 |
| Гарантия | |
| Гарантия | 24 месяца |
Комплектация и документы
Всё необходимое для проекта
В карточке можно разместить паспорт, руководство, сертификаты, габаритный чертёж, BIM-модель и программное обеспечение.
Подбор конфигурации
Отправить исходные данные
Нужна точная автономность?
Пришлите мощность нагрузки, требуемое время работы и условия размещения. Инженер подберёт ИБП, батареи, шкаф и сервисный байпас.
