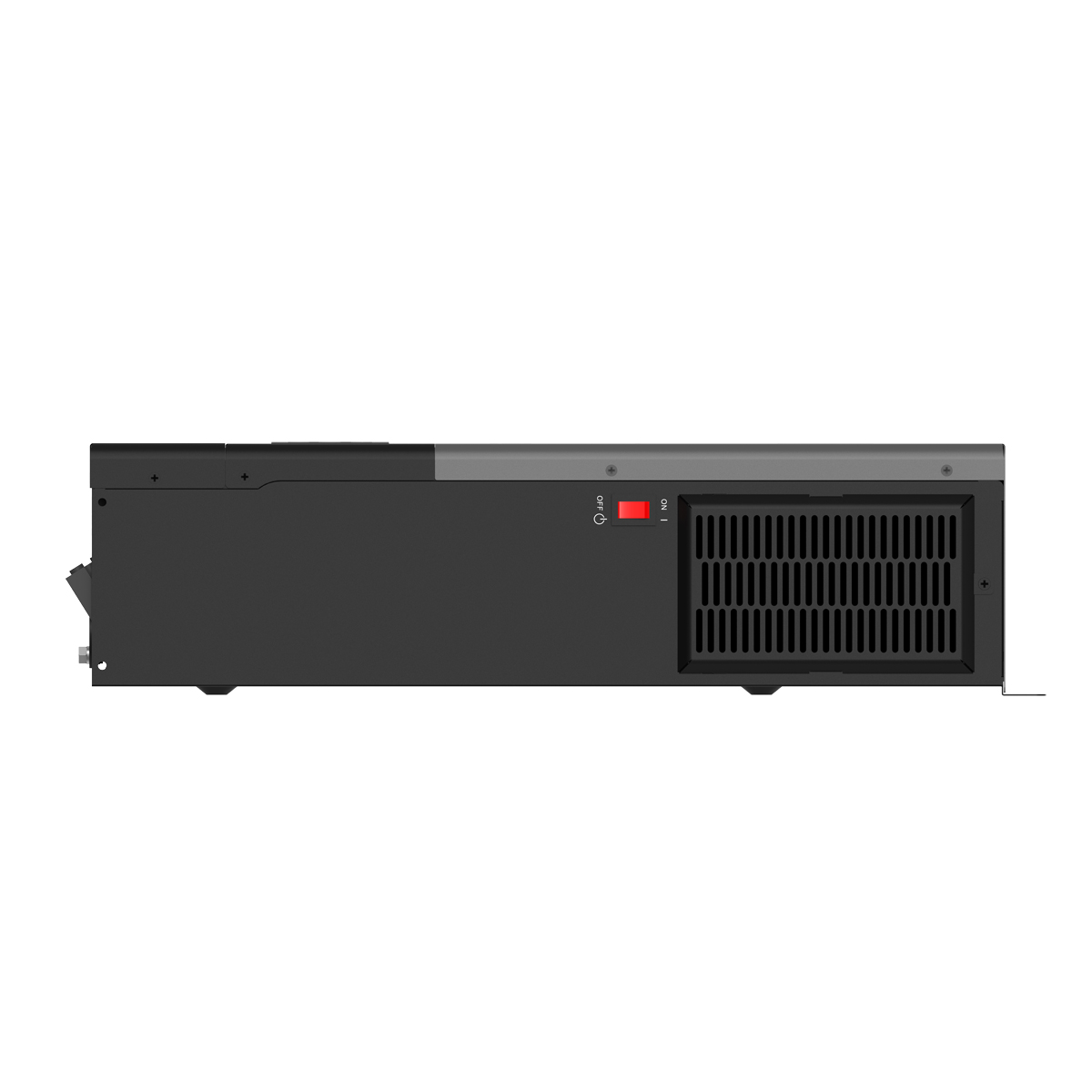

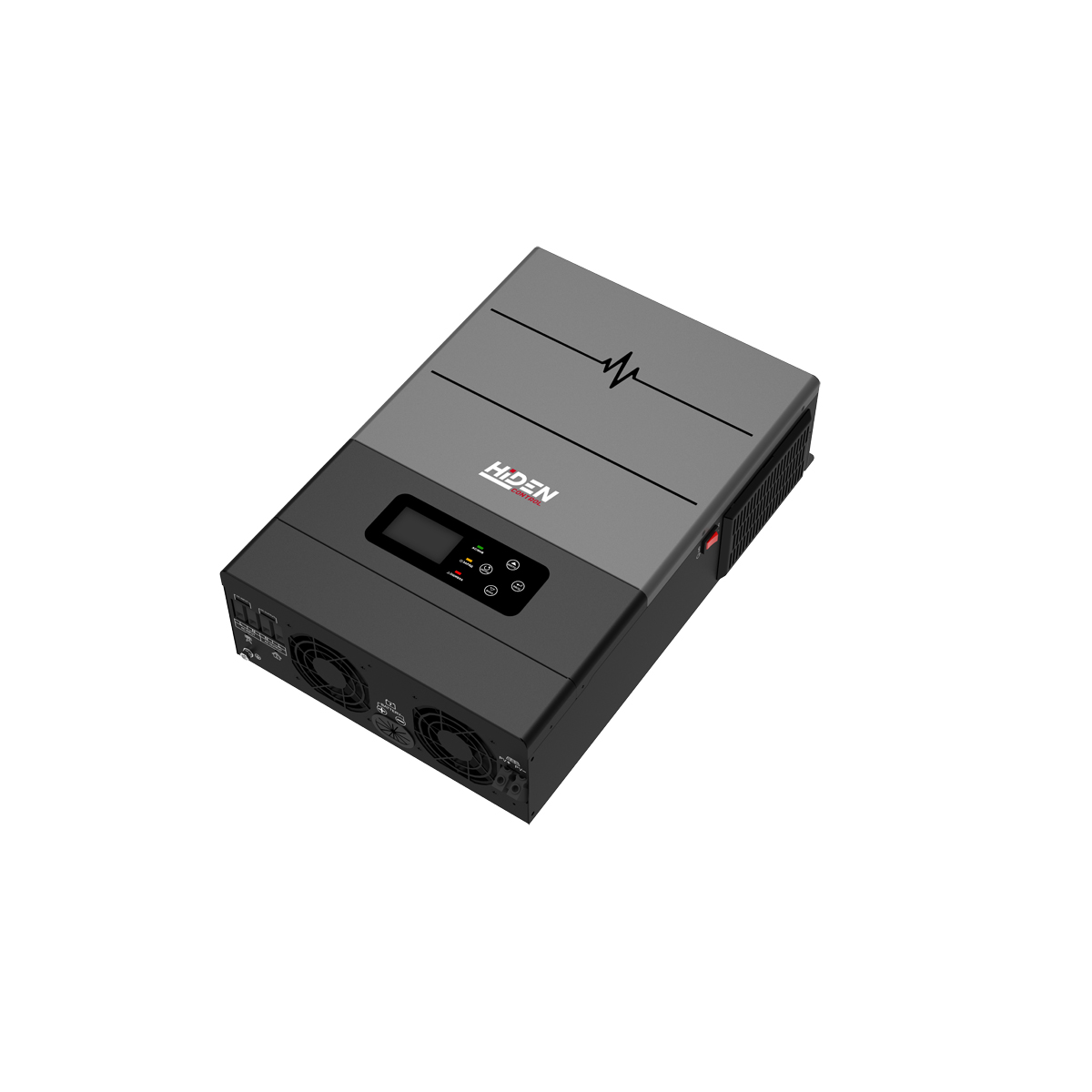

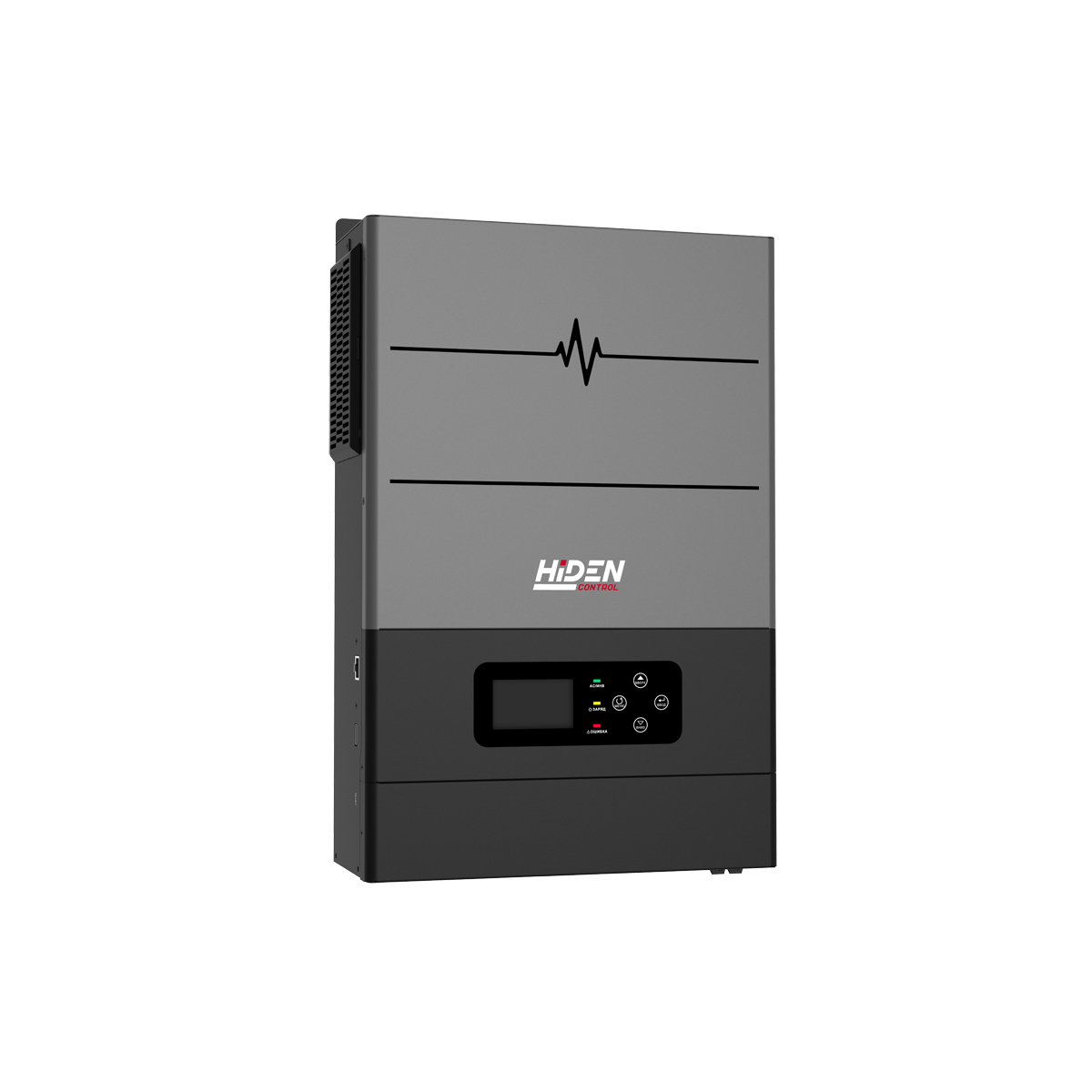

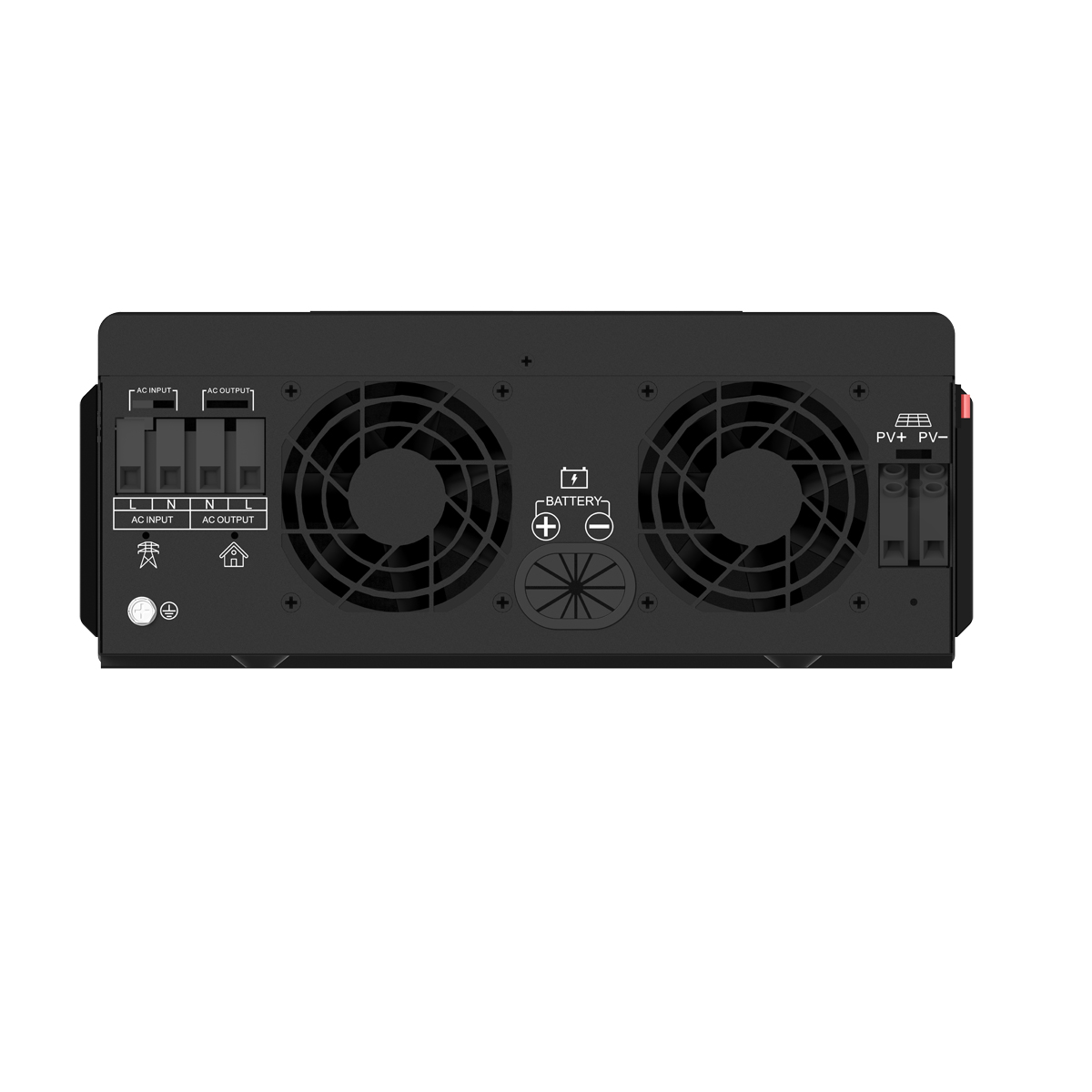

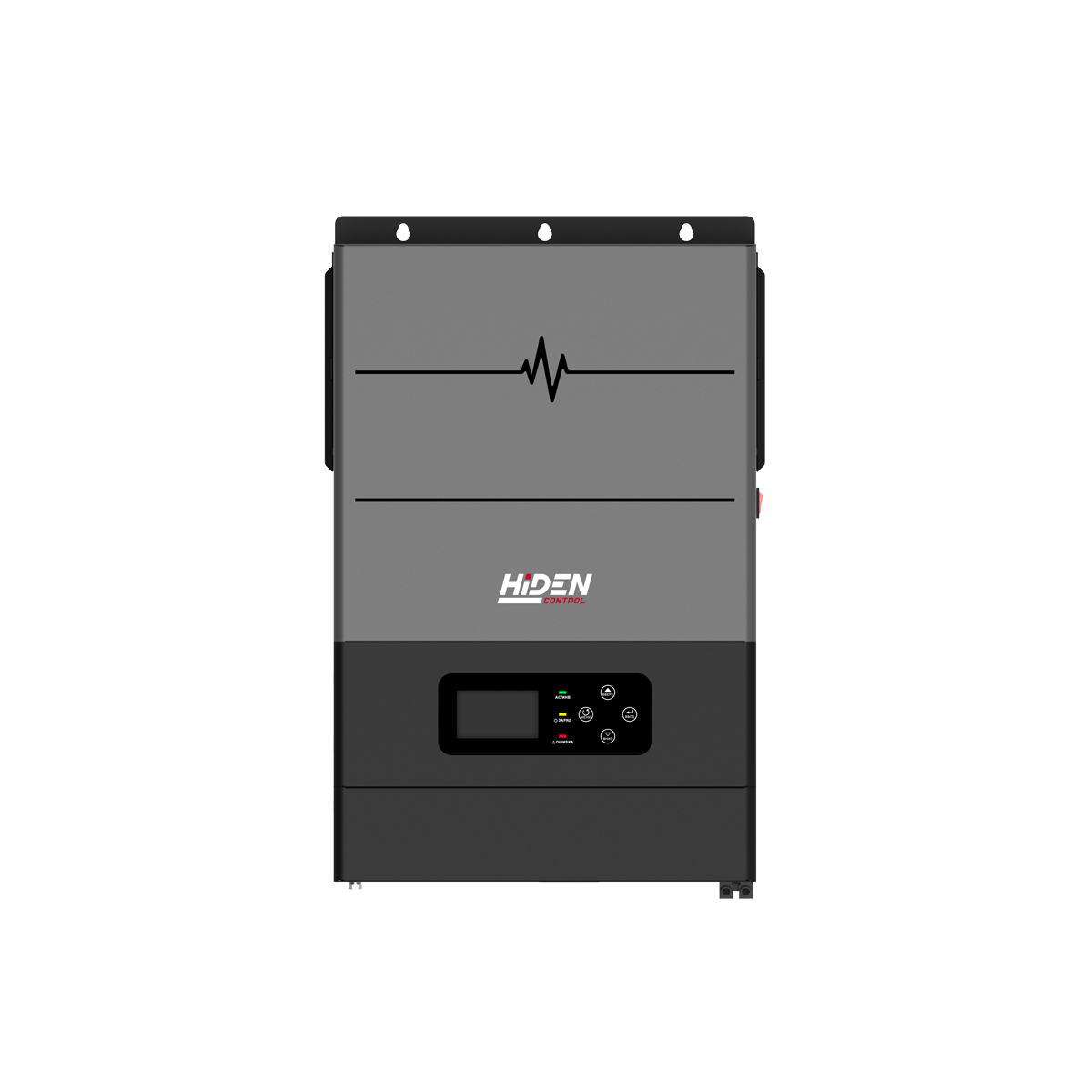

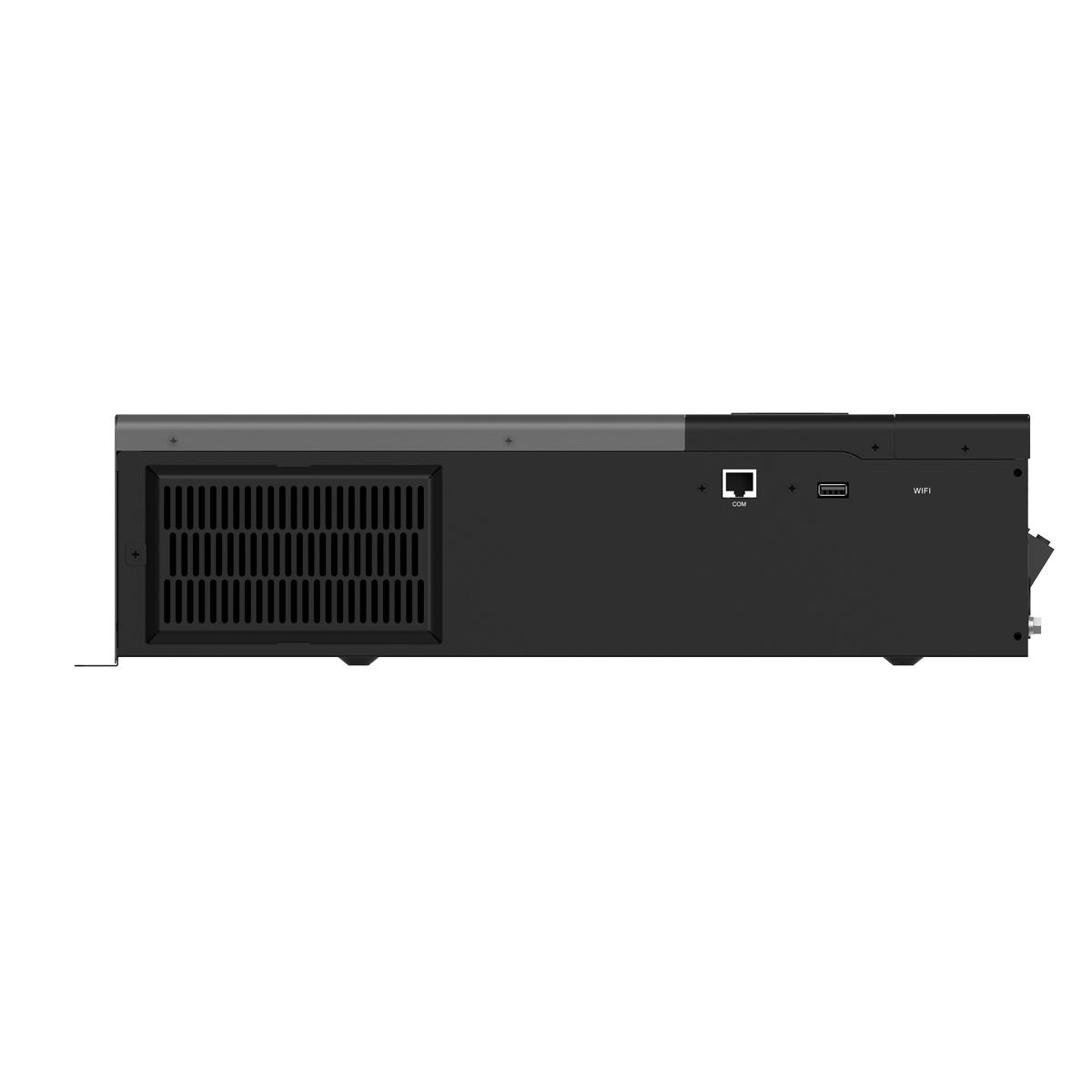

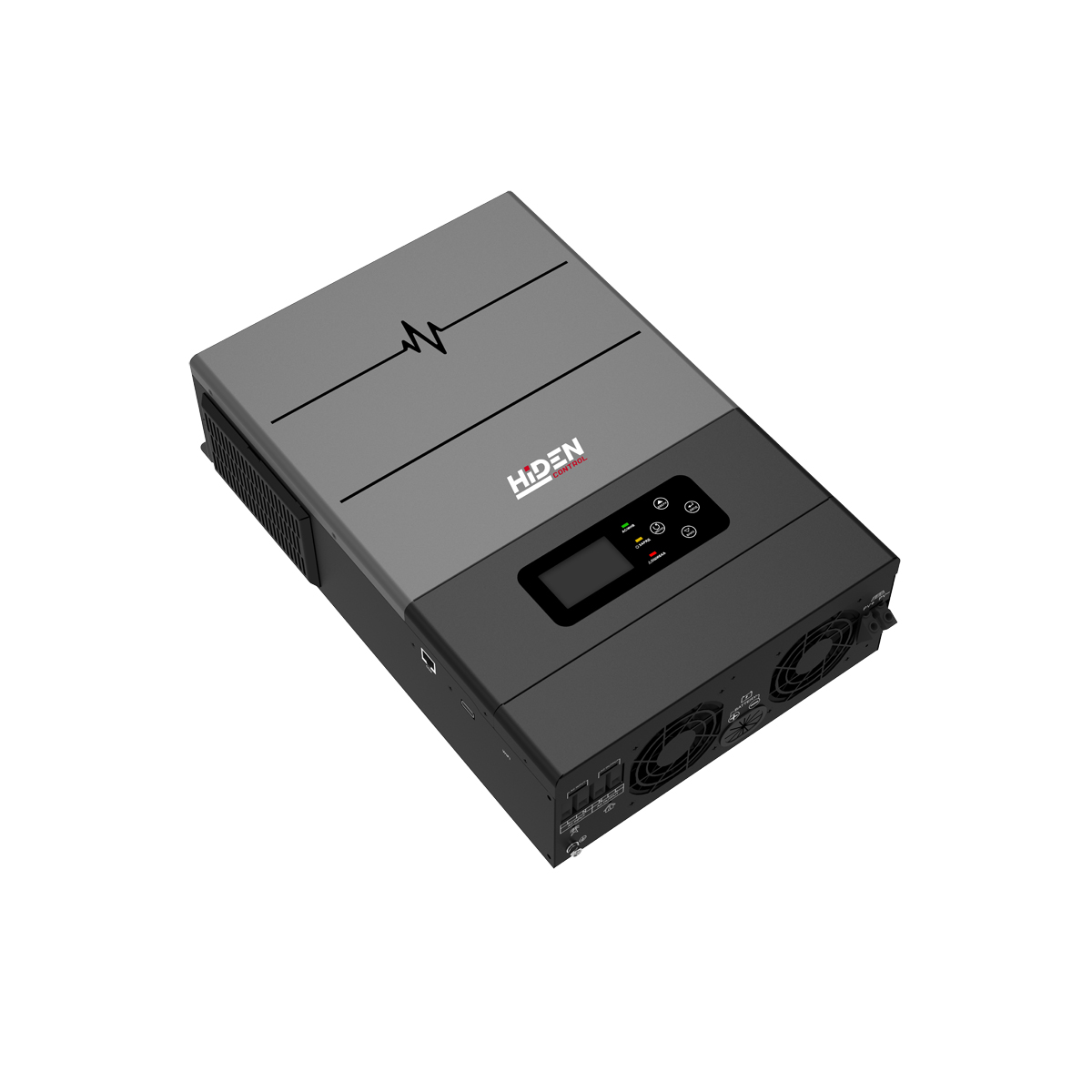

ИБП Hiden Control HS20-3624PRO HV
Артикул / модельHS20-3624PRO HV
Напряжение230 В
Напряжение АКБ24 В
Мощность КВТ3 кВт
Стоимость оборудования
Цена по запросу
Итоговая цена зависит от батарейной конфигурации, времени автономии, интерфейсов мониторинга, байпаса, монтажа и пусконаладки.
Характеристики
| РЕЖИМ РАБОТЫ ОТ СЕТИ | |
|---|---|
| Номинальное напряжение, В | 230 |
| Форма выходного сигнала | синусоида (сеть / генератор) |
| Минимальное напряжение, В | 90 ± 7 (APL, GEN) | 170 ± 7 (ИБП) | 186 ± 7 (VDE) |
| Напряжение возврата (нижн.), В | 100 ± 7 (APL, GEN) | 180 ± 7 (ИБП) | 196 ± 7 (VDE) |
| Максимальное напряжение, В | 280 ± 7 (APL, ИБП, GEN) | 253 ± 7 (VDE) |
| Напряжение возврата (верхн.), В | 270 ± 7 (APL, ИБП, GEN) | 250 ± 7 (VDE) |
| Максимальное напряжение сети, В | 300 |
| Номинальная частота, Гц | 50 / 60 |
| Минимальная частота, Гц | 40 ± 1 (APL, ИБП, GEN) | 47,55 ± 0,05 (VDE) |
| Частота возврата (нижн.), Гц | 42 ± 1 (APL, ИБП, GEN) | 47,55 ± 0,05 (VDE) |
| Максимальная частота, Гц | 65 ± 1 (APL, ИБП, GEN) | 51,5 ± 0,05 (VDE) |
| Частота возврата (верхн.), Гц | 63 ± 1 (APL, ИБП, GEN) | 50,05 ± 0,05 (VDE) |
| Защита от короткого замыкания в режиме работы от сети | АКБ |
предохранитель | электронный контроль |
| Время переключения, мс | 10 (ИБП, VDE) | 20 (APL, GEN) |
| ХАРАКТЕРИСТИКИ УСТРОЙСТВА | |
| Номинальная мощность, кВт | 3 |
| Форма выходного сигнала | чистая синусоида |
| Регулировка выходного напряжения, В | 230 ± 5 |
| Выходная частота, Гц | 60 / 50 |
| Максимальная эффективность | 90% |
| Защита от перегрузки при ? 130% | 110-130% | 105-110% нагрузки, с | 1 | 10 | 30 |
| Номинальное напряжение АКБ, В | 24 |
| «Холодный» старт от..., В | 23,0 |
| Предупреждение о разряде при нагрузке < 20% | 20 ? ... ? 50% | ? 50, В |
44,00 | 42,8 | 40,4 |
| Отключение предупреждения при нагрузке < 20% | 20 ? ... ? 50% | ? 50, В |
46,00 | 44,8 | 42,4 |
| Восстановление при перезаряде, В | 29 |
| Отключение при перезаряде, В | 30 |
| ХАРАКТЕРИСТИКИ ЗАРЯДА ОТ СЕТИ | |
| Ток заряда при номинальном напряжении тока, А | 1 – 60 |
| Напряжение плавающего подзаряда, В | 54,8 |
| Напряжение 2-й стадии (C.V.), В | AGM / GEL / LEAD: 57,6 Жидкий электролит: 56,8 |
| Алгоритм заряда | 3 стадии (жидкий электролит / AGM / GEL / LEAD) 4 стадии (Li-ion) |
| ХАРАКТЕРИСТИКИ ЗАРЯДА ОТ СОЛНЕЧНОГО КОНТРОЛЛЕРА | |
| Ток заряда, А | MPPT-100 ± 4 |
| Системное напряжение DC, В | 24 |
| Рабочий диапазон напряжения, В | 30 – 320 |
| Максимальное напряжение холостого хода PV-массива, В | 400 |
| Точность напряжения PV-массива, В | ± 2,5 |
| Алгоритм заряда | 3 стадии (жидкий электролит / AGM / GEL / LEAD) 4 стадии (Li-ion) |
| СОВМЕСТНАЯ ЗАРЯДКА ОТ СЕТИ И СОЛНЕЧНОЙ ЭНЕРГИИ | |
| Максимальный ток заряда, А | 100 ± 4 (GRID максимально: 60) |
| Ток заряда по умолчанию, А | 100 ± 4 |
| ФИЗИЧЕСКИЕ ПАРАМЕТРЫ | |
| Размеры (Ш ? В ? Г), мм | 456 ? 289,8 ? 194 |
| Вес нетто, кг | 7,8 |
| Сертификат безопасности | CE |
| ОКРУЖАЮЩАЯ СРЕДА | |
| Температура хранения | -15°C – 60°C, без конденсации |
| Температура эксплуатации | -10°C – 50°C, без конденсации |
